声环境监测技术规范

本内容规定了环境噪声自动监测系统的技术要求，适用于环境噪声监测及噪声源监测的噪声自动监测系统。

1.噪声监测终端

噪声自动监测系统设置于监测现场的噪声监测仪器。

2.全天候户外传声器单元

噪声监测终端使用的可全天候工作的声传感器。

3.固定站

在噪声监测现场设置的长期使用、不可移动的、用于安装和容纳传声器、噪声监测终端及其附属装置的设施。

4.宽带噪声测量（计权声级测量）

在可听声（20Hz~20kHz）范围内进行的全频带（A计权等）声压级测量。

5.噪声频谱测量

在可听声符合标准规定的范围（如：1级仪器：1/1倍频程 16Hz～16kHz，1/3倍频程 16Hz～20kHZ……）内进行的1/1、1/3倍频带声压级测量。

6.原始数据

以系统设定的最小测量时段测得的数据，是其它各时段统计和分析的基础数据。（该数据根据使用仪器功能的不同，可以是瞬时声级或等效声级，频谱、气象数据等。）

7.有效数据

仪器性能及工作正常（必要时满足气象条件）所采集的监测数据。

8.有效采集率

原始有效采集率（Activity，简称Act）是在监测时段内实际采集有效数据的次数与理论上应采集数据的次数之比的百分数：

式中：n—在监测时段内实际采集有效数据的次数；

N—在监测时段内理论上应采集数据的次数。

统计有效采集率是在统计时段内参与统计的各分量有效采集率之和与理论上应参与统计分量的个数之比：

式中：Act_i—在统计时段内各分量的有效采集率；

N—在统计时段内理论上应参与统计分量的个数。

9.等效声级

等效连续声级的简称，指在规定测量时间（T）内声级的能量平均值，当采用A声级测量时，用L_Aeq,T表示（简写为L_eq），单位dB（A）。

（1）连续积分等效声级

当采用连续积分方法测量时，等效声级表示为：

式中：L_i—t时刻的瞬时声级，单位：dB，(下同)；

T—规定的测量时间，单位：秒，（下同）。

（2）等间隔采样时的等效声级

大部分仪器均采用等间隔采样的方法进行噪声测量，此时可用下式表示等效声级：

式中：N—规定的测量时间T内的采样次数；

L_i—单次采样的瞬时声级或等效声级。

（3）考虑有效采集率的等效声级

在噪声自动监测时，因仪器、通信故障和气象环境等影响有效数据采集的情况是不可避免的，这时应考虑数据的有效采集率来计算等效声级：

式中：L_eq为总时段的等效声级；

L_i为分时段的等效声级；

A_ct为总时段的有效数据采集率；

Act_i为分时段的有效数据采集率；

N为分时段的的个数，即理想情况下应参与计算的L_i的个数。

10.小时等效声级

1小时内由原始数据统计计算的噪声能量平均值。

式中：n—1小时内有效原始数据个数；

N—1小时内理论应采集原始数据个数；

L_i—1小时内第i个有效原始数据的等效声级（或瞬时声级）；

Act_小时—1小时的有效数据采集率。

如果小时均值不是由原始数据产生，应使用有效采集率的等效声级计算公式。

11.昼间等效声级、夜间等效声级

在昼间时段内测得的等效连续A声级称为昼间等效声级，用L_d表示，单位dB（A）。

在夜间时段内测得的等效连续A声级称为夜间等效声级，用L_n表示，单位dB（A）。

式中：N—昼间（夜间）小时数；

L_i—昼间（夜间）第i个小时的等效声级。

昼夜划分：一般情况每日（0：00~24：00，不跨日期）内，昼间 为6：00~22：00；夜间为 0：00~6：00和22：00~24：00。对于昼夜时段划分与上述时段划分不同的地区按当地政府规定执行。

在考虑有效采样率的情况下：

式中：N—昼间（夜间）小时数；

L_i—昼间（夜间）第i个小时的等效声级；

Act_i—昼间（夜间）第i个小时的有效采集率；

Act_（d或n）—昼间（夜间）的总有效采集率。

12.气象监测单元

气象监测单元是各类噪声监测终端的选配部件,可只测量风速、降雨量2个参数，也可测量全部参数（风速、降雨量、风向、温度、湿度、气压等），用于对各种气象指标的实时测量，以对监测数据有效性进行分析。

13.车流量监测单元

车流量监测单元是道路交通或4类功能区的噪声监测子站的选配部件，可以采用视频监测系统、微波监测系统等，监测选定路段各车道的车流量、车型分类、车速等交通数据，用于道路交通噪声的综合分析。

14.音频、视频监控单元

音频、视频监控单元是各类噪声监测终端的选配部件，可以采集声音、视频、图片信息，用于判断高噪声事件的来源。

15.B/S架构

即Browser/Server(浏览器/服务器)架构。

16.C/S架构

即Client/Server (客户端/服务器)架构。

17.GIS

Geographic Information System （地理信息系统）。

2.噪声监测终端

（1） 符合标准

①符合JJG188 中国国家计量检定规程《声级计》2级（以上）；

②符合EN/IEC 61672  电声学.声级计 2级（以上）；

③符合GB/T3785 声级计的电、声性能及测试方法 2级（以上）。

（2）常规测试功能

①宽带噪声（计权声级）测量参数L_eq, L（n）（5，10，50，90，95….）, L_max, L_min等；

②动态分析范围≥100dB（不换档）；

③测量下限： ≤30dB(A)；

④测量上限：≥130dB；

⑤频率计权：A计权；

⑥时间计权：快挡；

⑦不大于1秒钟产生一组原始数据（宽带噪声参数，频谱（可选），气象数据（可选），……）。

（3）校准

①具备自动及手动远程检测系统，每日至少1次自我校准检查；

②有声级显示，可在阳光直射下目视读取，方便现场声校准及维护；

③进行外部声校准操作时应能自动暂停正常测试，防止校准产生的数值进入正常测试数值序列。

（4） 数据存储、传输与下载

①终端（或固定站附加设施）内可存储大于10天的原始数据，建议可存储90天以上的原始数据（可选项）；

②可实时传输数据（0.5或1秒Leq，可选项）；

③可自动定时远程下载数据（时间：1分钟-24小时可设定，内容：原始数据或Leq……可设定）；

④可手动远程下载数据；

⑤可通过USB口或其它方式下载数据。

（5）电源要求

①外接交流电220V 50Hz；

②太阳能供电（可选）；

③整机功率<=20W；

④储备电源：可充电电池，可保证监测终端和其他附属设施连续正常工作24小时以上。

（6）数据通信

具备固定和移动2种通信能力，优先选择基于互联网的ADSL和GPRS/CDMA/3G通信方式。

（7）机箱

①使用全天候机箱，应具有轻质、安全设计，以适合永久、半永久（可选）和移动（可选）监测的要求；

②机箱密封级别达到IP55标准（不含外接电缆情况下）；

③方便安装，支持墙体固定或桅杆固定方式；

④所有设备（含充电电池）置于带有防雨锁的机箱内妥善保护；

⑤机箱门带有防盗报警装置；

⑥机箱内提供电源插座，可以为其他设备，如笔记本电脑供电以方便维护。

（8）授时

①系统每天应授时1次，保证系统中任何时钟的不一致性小于2秒，每天最大偏差小于2秒；

②建议采用GPS或网络授时（可选项）。

（9）可靠性

①电力和通讯出现的临时故障不影响数据采集，通讯恢复后可自动下载延误传输的数据；

②永久断电不丢失已采集数据；

③终端死机后有自动唤醒功能；

④数据年总采集率不低于95%（主要指系统本身的影响）。

（10） 环境性能

相对湿度0～100%，环境温度-23℃～49℃可正常工作。

3.固定站

(1)架设方式

①传声器可设计为地面架杆式、墙面支架式或其它形式；

②传声器架设高度应符合相应规定（一般为4~6米）；

③传声器距离反射面大于3.5米，最小不得小于1米。

(2)材质

架杆和支架为防腐防锈全金属材质。

(3)地面校准设计

架杆和支架有方便检修和校准的设计，可单人在地面方便地进行声校准和对传声器、气象仪器及其它设施进行维护检修。

(4)固定安装时的环境适应性

①风速30米/秒不损坏；

②有可靠的防雷电设计、有降低磁场、静电场影响的设计；

③有防振动影响的设计。

(5)外箱（可选项）

固定站可有可容纳噪声自动监测终端及电表等附属设施，有防尘、防水、通风散热功能的防腐防锈全金属外箱。

(6)护网（可选项）

子站可建安全防护围网。

(7)设计寿命

固定站的安装、材质与结构的有效设计寿命应大于20年。

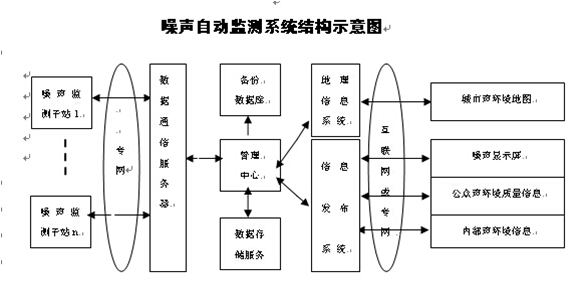

1.软件总体架构要求

（1）数据库

采用国际通用的数据库系统。

（2）系统架构

可升级的“数据库服务器－应用服务器-客户端”C/S架构和B/S架构。

（3）语言

中文（或包含中文的多语种设计）。

（4）开放性

开放通信接口（协议）或承诺无偿协助用户整合不同公司的噪声监测终端采集的噪声监测数据的处理（包括修改软件，使系统能够按照用户要求的数据格式存储数据）。

（5）扩展性

可通过升级硬件和软件来支持客户端和噪声监测终端不限制数量的扩充。

（6）软件安全设置

①内部安全管理：可对不同用户设置不同访问权限；

②外部安全设计：有可靠防止病毒、黑客攻击的措施。

2.站点设置和站点管理

（1） 对监测终端设置

①支持在客户端对监测终端进行包括终端名称、通讯传输方式、数据储存、事件触发条件、GPS、自动校准时间、定期时间同步等参数的设置；

②定义从监测终端自动下载数据的时间、类型；并可手动强制下载数据。

（2）监测终端软件的远程监控（可选）

远程登录终端检查、调试、升级相关软件。

（3）终端异常报警

通过屏幕显示、报警报告、手机短信等方式报警，报警类型为：

①终端门开/关；②电力中断/连通；③通信中断/连接；④终端校准异常。

3.数据状态检查

（1）实时监测数据展示

①在GIS图中标注监测站点位置和基础信息，并可实时显示监测数据（0.5秒或1秒）；

②显示监测终端实时数据曲线。

（2）上传原始数据状态

可直观显示所有站点每个数据包的上传情况。

（3）数据库中数据状态

可直观显示所有站点所有数据在数据库中的存储状态。

4.数据处理

（1）数据筛选

支持数据剔除条件判断，包括气象条件判断（小时气象数据平均风速超限等）、异常数据条件判断等；数据剔除最大单位为小时数据，剔除数据应作标记，标记应能区分删除条件。剔除数据只是不参与重新计算，不应从数据库中删除。

（2）数据报告重新计算

具备数据报告手动重算功能；每日可重算前3-7天的日报。

（3）数据统计

可根据原始数据统计计算用户所需的各种时段的各种统计周期的不同评价量，包括：L_小时、L_d、L_n、Ld_n、L(n)、Sd、达标率、噪声事件等，并同时给出对应的有效采集率。

5.数据查询

（1）数据检索

用户自定义查看数据方式。

（2）数据比较

①可比较同一个噪声终端不同时间的数据；

②可比较同一时段不同终端的数据。

（3）列表、图形显示

各类数据均可用表格和图形显示。

6.数据保存

（1）原始数据的存储

存储到数据库中的监测原始数据（0.5秒或1秒数据）在终端需打包上传（5分钟、10分钟、15分钟等）。

（2）小时数据的生成

建议多站点系统的小时报告在终端生成；小规模系统小时报告可在服务器端计算。

（3）自动备份

定期自动进行本地增量备份和完全备份，并支持远程数据备份。

（4）数据存盘时限设置

可定义不同类型数据在计算机上保存的时间，超过保存时间后系统自动进行提示并安指令将数据删除。

7.数据报告

（1）报告模板编辑

①用户可定义报告的任意时间周期以及报告的内容；

②报告含表格和图形方式（提供各类报告包含的所有参数名）；

③建议使用word报告模板或水晶报告模板。

（2）报告生成

可按用户设计的模版，按用户设定的时间自动生成日报、周报、月报、年报或其他自定义报告。

（3)报告格式

报告采用或可导出成Excel、Word等通用文件格式。

8.系统报告

（1）系统报告生成

系统应定时生成系统状态记录和自检报告。

（2）系统报告内容

终端故障历史、终端校准历史、终端数据采集率及下载状况、系统时间同步记录、系统故障历史。

9.网页发布

（1）用户权限管理

分级、分角色设计。

（2）功能

①可选择显示小时报告、日报、周报、月报、年报等；

②可下载、打印报告。

10.其他可选功能

（1）录音、录像、照相

可接受和播放根据设置采用事件触发方式记录的现场录音、录像、照片。

（2）GIS

①客户端软件整合GIS功能-客户端软件可以作为独立软件访问所有功能并编制噪声地图；

②实测数据可反演到噪声预测软件中，噪声预测软件可据此自动修改声源定义，更新噪声地图。对噪声模型进行校准及验证；

③可在GIS地图上显示终端位置及测量数据。
